[OSI 7 Layer] 네트워크 계층 - IP 프로토콜

* 아래의 책을 참고하여 공부한 내용입니다.

book.naver.com/bookdb/book_detail.nhn?bid=15813735

네트워크 공격패킷 분석

---

네트워크 계층은 데이터를 전송하는 여러 경로 중에서 가장 안전하고 빠른 경로를 찾아주는 역할을 하는데, 이를 라우팅이라고 한다.



네트워크 계층에서 운영되는 프로토콜은 IP, ICMP, ARP 세가지가 있는데, 이 중 IP 프로토콜에 대해 알아보자.



---

IP 프로토콜

IP 프로토콜에서 목적지 위치를 알려주는 고유한 32비트 주소값을 IP 주소라고 하는데, IP 주소는 네트워크 부분과 호스트로 구분된다.

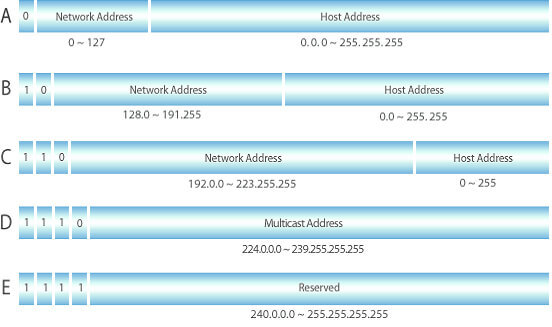

하나의 IP 주소에서 네트워크와 호스트를 나누는 방법을 네트워크 클래스라고 한다.

[출처] 한국인터넷정보센터

네트워크 1~126으로 시작하는 것을 A클래스, 네트워크 128.0 ~ 191.255 로 시작하는 것을 B클래스, 네트워크 192.0.0 ~ 233.255.255로 시작하는 것을 C클래스라고 한다. D클래스와 E클래스는 각각 멀티캐스트와 실험용으로 사용된다.



---

IP 헤더

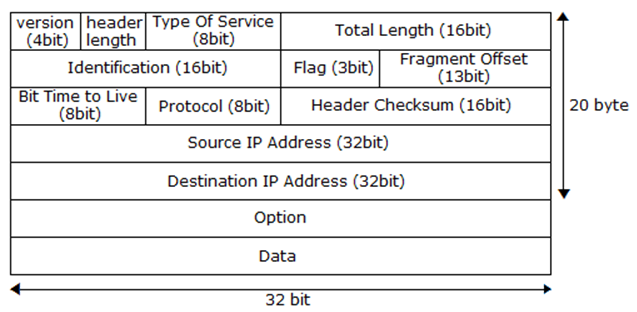

IP 프로토콜을 헤더별로 구분하는데, IP 헤더의 구조는 아래와 같다.



1) Version(4 bits) : IP의 버전을 저장한다. IPv4, IPv6이 있으며 일반적으로 IPv4를 이용한다.



2) Internet Header Length(4 bits) : 헤더의 길이 정보를 나타낸다.  32비트(4바이트) 워드 단위로 헤더 길이를 표시하며 최소 20바이트, 최대 60바이트까지 표현한다.



3) Type of Service(8 bits) : 서비스 종류 및 혼잡 알림을 나타낸다. DSCP 필드(6비트) + ECN 필드(2비트)로 구성되어 있다. DSCP는 IP 데이터그램이 라우터에서 어떻게 처리되어야 하는지 정의하고 있는 것을 의미하며, CS0~CS7 중 숫자가 커질수록 우선순위가 높다. ECN은 라우터가 패킷ㅇ르 즉각 폐기하지 않고 최종 노드에게 혼잡을 알린다.



4) Total Length(16 bits) : IP 헤더 및 데이터를 포함한 IP 패킷 전체의 길이를 바이트 단위로 길이를 표시한 것이다. 최대 65,535바이트(2의 16승-1)까지 사용할 수 있다.



5) Identification(16 bits)

   - MTU(Maximum Transfer Unit) : 네트워크 기기가 전송할 수 있는 최대 전송 단위이다. 대부분 이더넷 환경의 1500바이트로 통용된다.

   - Fragmentation(단편화) : MTU 이상 크기의 데이터가 전송되면 MTU 크기에 맞춰서 패킷을 분할시키고, 이 때 분할된 패킷들은 같은 ID 값이 부여된다.



6) Flags : 단편화된 추가 패킷이 있는지 알려주는데, 수신 측에서는 이를 바탕으로 원래의 패킷으로 재조합한다. 0비트는 예약필드를 의미하며, 1비트에서 분할된 패킷이 없을 때 1로 표시된다. 2비트에서는 분할된 패킷이 더 있을 때 1, 분할된 패킷이 더 이상 존재하지 않을 때 0으로 표시된다.



7) Fragment offset : 분할되기 전 패킷들의 순서를 파악하기 위해 사용된다.

    - 첫번재 패킷 : 항상 0

    - 두번째 패킷 : 첫번째 보낸 데이터의 크기

    - 세번째 패킷 : 두번째까지 보낸 데이터의 크기

           :



8) Time to Live(TTL) : 패킷 수명을 제한하기 위해 데이터그램이 통과하는 최대의 홉(Hop) 수를 지정할 수 있다. 패킷을 전달할 때 라우터 등을 통과하면 TTL이 감소하는데 0이 될 경우 라우터에서 폐기하여 불필요한 패킷이 네트워크에 방치되는 것을 방지한다.



9) Protocol : IP 헤더에 올 상위 계층의 프로토콜을 지정하는 것으로, ICMP(1), TCP(6), UDP(17), GRE(47) 등이 있다.



10) Source Address : 송신자(출발지)의 IP 주소값



11) Destination Address : 수신자(목적지)의 IP 주소값



12) Header checksum : 헤더의 오류를 검증하기 위해 사용하며, 시작(version 필드)부터 끝(목적지 IP 필드)까지 모두 더한다. 이 때 체크섬 필드값은 제외하며, 만일 올림수가 발생하면 합산하여 계산한다. 더한 값을 2진수로 표기한 후 1의 보수화를 하면 체크섬 값이 나오고 이 값을 비교하여 에러 발생 여부를 확인한다.



13) Option + Padding : 헤더 정보에 추가 정보를 표시하고자 만들어졌지만 거의 사용하지 않는다.
